| 型 号 | YDD-350 |
| 参 数 |
详细可以参数表 |
一 技术参数：
型号 | YDD-350 |
托盘底部液氮量(L) | 55 |
样本储存空间容积(L) | 262 |
罐体几何容积(L) | 377 |
罐体有效容积(L) | 350 |
罐体口径（mm） | 326 |
内部有效高度（mm） | 600 |
罐体总高（mm） | 1326 |
罐体空重（kg） | 219 |
罐体操作高度 | 1263 |
满载总重量(KG) | 502 |
门宽要求≥mm | 895 |
日蒸发率% | 1.55 |
电源电压 | 220VAC、24VDC |
0.5ml冻存管最大存储数量 | |
0.5ml标准冻存管数量 | 16900 |
5×5 0.5ml方提桶数量 | 4 |
10×10 0.5ml方提桶数量 | 12 |
5×5盒子数量 | 52 |
10×10盒子数量 | 156 |
0.5ml方提桶层数 | 13 |
5×5 0.5ml冻存盒尺寸 | 76*76*40 |
10×10 0.5ml冻存盒尺寸 | 134*134*40 |
5×5 0.5ml冻存架尺寸 | 82*84*42 |
10×10 0.5ml冻存架尺寸 | 142*144*42 |
2ml内旋式冻存管最大存储数量 | |
1.2、1.8、2ml内旋式冻存管数量 | 13000 |
5×5方提桶数量 | 4 |
10×10方提桶数量 | 12 |
5×5盒子数量 | 40 |
10×10盒子数量 | 120 |
方提桶层数 | 10 |
5×5 2ml冻存盒尺寸 | 76*76*54 |
10×10 2ml冻存盒尺寸 | 134*134*54 |
5×5 2ml冻存架尺寸 | 82*84*56 |
10×10 2ml冻存架尺寸 | 142*144*56 |
2ml小样冻存盒最大存储数量 | |
2ml外旋式冻存管数量 | 5760 |
小样冻存架数量 | 80 |
小样冻存盒数量 | 720 |
小样冻存架层数 | 9 |
冻存盒尺寸 | 161*58*18 |
冻存架尺寸 | 163*62*23 |
5ml矮胖型冻存管最大存储数量 | |
5ml冻存管（矮胖型）数量 | 3744 |
3×3 5ml方提桶数量 | 4 |
6×6 5ml方提桶数量 | 12 |
3×3冻存盒数量 | 32 |
6×6冻存盒数量 | 96 |
5ml方提桶层数 | 8 |
3×3 5ml冻存盒尺寸 | 76*76*67 |
6×6 5ml冻存盒尺寸 | 134*134*67 |
3×3 5ml冻存架尺寸 | 82*84*70 |
6×6 5ml冻存架尺寸 | 142*144*70 |
5ml细长型冻存管最大存储数量 | |
5ml冻存管（细长型）数量 | 5360 |
5×5 5ml方提桶数量 | 4 |
9×9 5ml方提桶数量 | 12 |
5×5冻存盒数量 | 20 |
9×9冻存盒数量 | 60 |
5ml方提桶层数 | 5 |
5×5 5ml冻存盒尺寸 | 76*76*100 |
9×9 5ml冻存盒尺寸 | 134*134*100 |
5×5 5ml冻存架尺寸 | 82*84*102 |
9×9 5ml冻存架尺寸 | 142*144*102 |
麦管最大存储数量 | |
0.5ml细管（麦管）数量 | 111312 |
0.25ml细管（麦管）数量 | 254592 |
Ø76圆提筒数量 | 52 |
Ø63圆提筒数量 | 8 |
Ø38圆提筒数量 | 28 |
圆提筒层数 | 4 |
层高 | 135 |
二 产品特性：
① 可兼容气相和液相储存模式；
② 多种容量可供选择，最大程度满足您的储存需求；
③ 单位占地面积上存储更多样本，降低存储成本；
④ 出色的温度均匀性及稳定性；
⑤ 卓越的开盖后温度稳定性；
⑥ 先进的温度、液位监控及报警系统，可联网远程监控；
⑦ 自动补给液氮系统，安全省力；
⑧ 微处理控制系统可永久保存运行数据；
⑨ 一键除雾功能，方便查找及取放样品；
⑩ 多项人性化设计，操作舒适；
⑪ 可锁定罐盖，充分保证样品安全；
⑫ 标配一体式折叠台阶和辅助工作台；
⑬ 产品符合CE质量认证；
三 液氮罐的智能化控制
(1)智能化的控制
自动、手动启动/停止补充液氮功能
补液电磁阀控制保护功能
安全补液功能
(2)高精度的数据采集 高精度采集温度、液位高度、电池电量液氮蒸发损失率等数据。
(3)完善的报警功能：19种故障报警，报警方式采用屏幕闪烁显示+声光报警短信报警同时
激发。

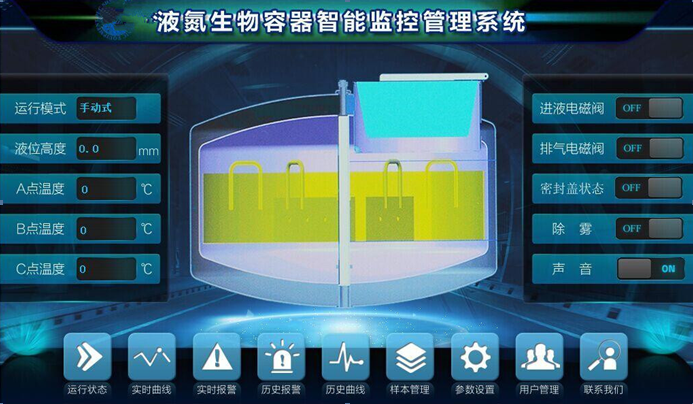

(4)方便的操作显示
10寸高分辨率液晶屏触摸屏显示操作。
具备留言薄功能，能提示接班者查看上一班人员留言提示等;
(5)通信功能
标准的MODBUS协议。
提供1路独立RS-485接口和以太网接口。
配备监控中心计算机软件，实现集中监控所有生物容器。
(6)特殊功能
一键除雾功能。自动补液时，若监测到管路温度高于阀值自动打开放气电磁阀释放热气。

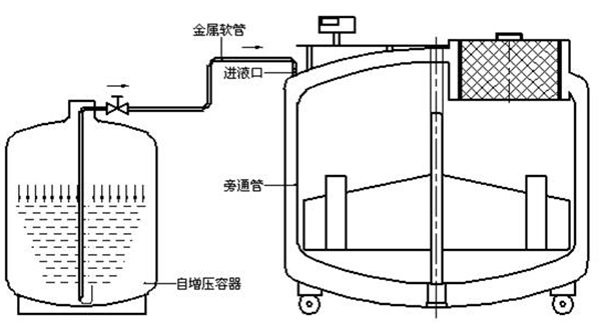

四 液氮供应系统——液氮补给罐
液氮补给罐是利用管内少量液氮气化产生压力，使容器能自动排放液氮，从而为其他容器进行液氮的补充。外壳采用304奥体低温专用不锈钢制作，两路多级安全系统，确保产品使用安全可靠，阀门借口布局合理，操作安全方便。
补给罐与液氮储存罐之间采用法兰真空软管柔性连接.
补 给 罐
型号 | 参数（几何容积L） |
YDZ-200 | 200 |
五、数据管理系统
数据管理系统主要特点：
(1)核心关键数据保存不低于25年。
(2)可方便接入其它类型数据监控系统。
(3)多重数据安全保护系统。

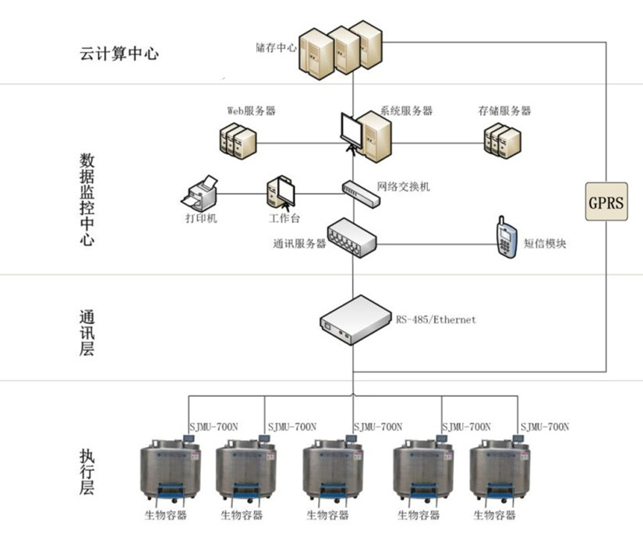

1、硬件：监控中心硬件由监控工作站、系统服务器、存储服务器、WEB服务器、路由器、打印机、在线式UPS、语音报警系统、短信报警系统、大屏幕液晶电视墙或电脑(可选)等组成。
2、软件：系统软件由三大模块组成：
1、液氮罐监控：实时采集低位、高位温度，检测液位高度;根据液位值和温度值自动开关进液电磁阀;发送报警信息。
3、安全监控。配电监控：实时监控整个生物样本库液氮存储区域的供用电状况，确保任何电力故障在第一时间告知并做相应处理，确保对液氮罐自动化补液和故障报警。
